СХЕМА УЗЛОВ МАШИНА ОЧИСТНАЯ ST-MACHINE

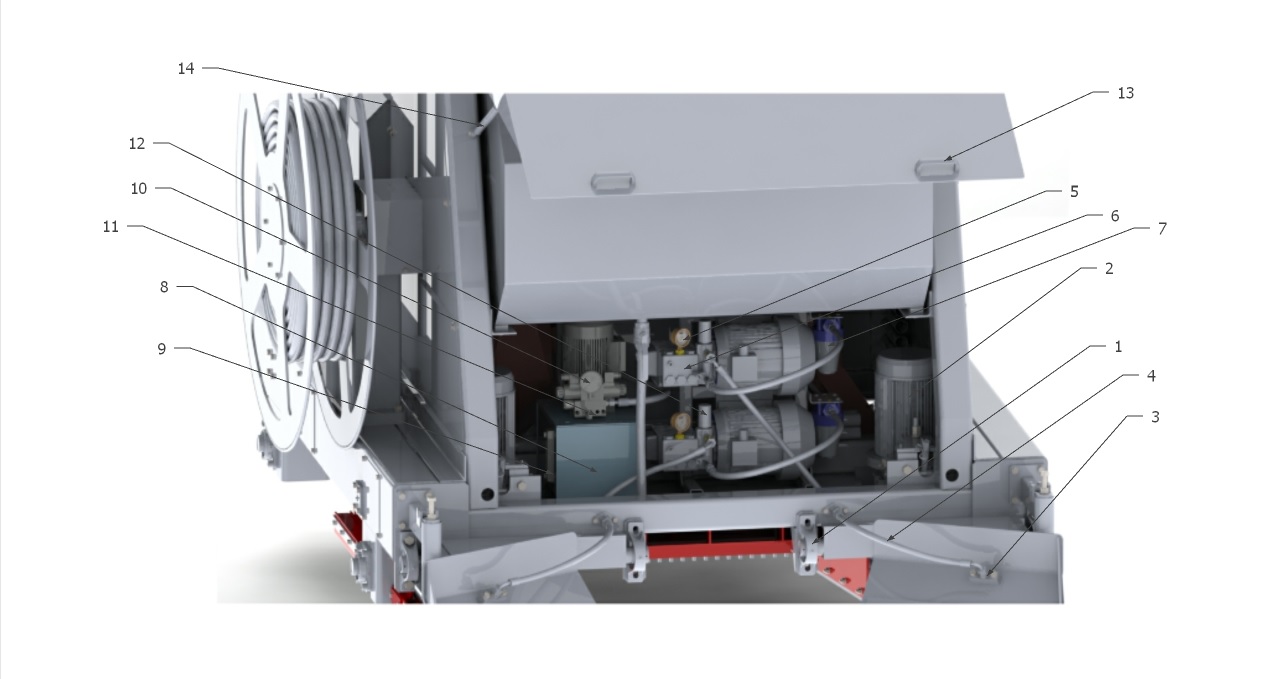

  1. Подшипниковый узел механизма очистки

  2. Электродвигатель редуктора привода щеток

  3. Кронштейн крепления форсунки в сборе

  4. РВД подачи на форсунку

  5. Манометр мойки ВД

  6. Модуль мойки высокого давления

  7. Фильтр воды мойки ВД

  8. Гидростанция намотчика кабеля в сборе

  9. Уровень масла ГС

  10. Манометр гидростанции

  11. Гидрораспределительный блок ГС

  12. Клап регулировки модулем мойки высокого давления

  13. Ручка капота обслужиния

  14. Газ-лифт капота обслуживания

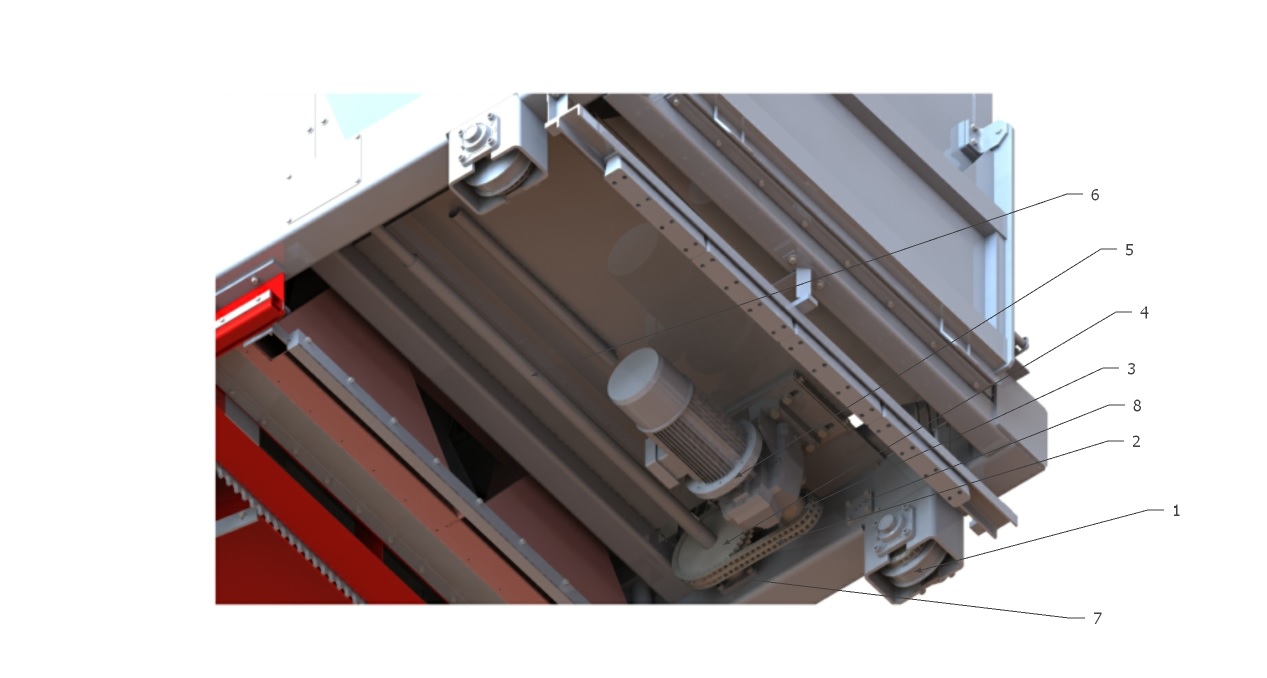

  1. Колесо в сборе

  2. Цепь двухрядная редуктор - приводной вал

  3. Шестерня двухрядная привода на редуктор

  4. Шестерня двухрядная приводного вала

  5. Мотор-редуктор в сборе привода машины

  6. Вал приводной

  7. Подшипниковый узел вала привода

  8. Механизм натяжителя цепи в сборе

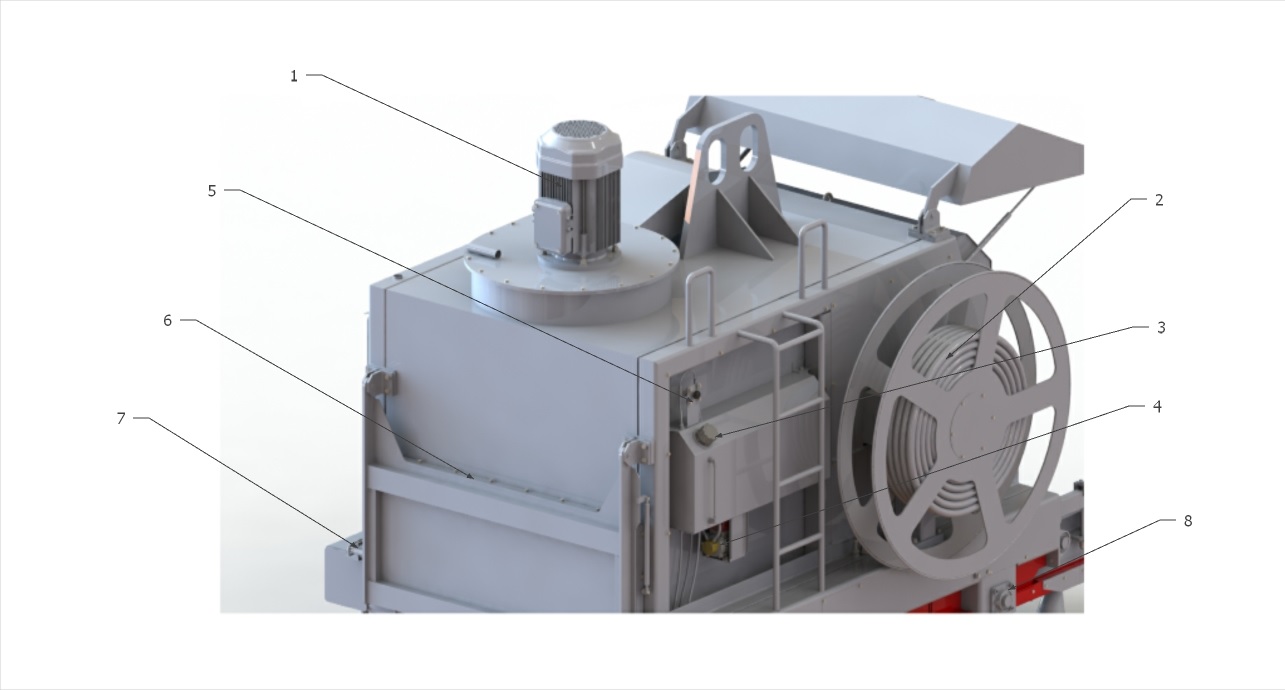

  1. Электродвигатель циклона

  2. Силовой кабель подачи питания на машину

  3. Крышка с клапаном на бак смазочного материала для дорожки

  4. Насос подачи смазочного материала на форсунки

  5. Регулятор давления подачи смазочного материала на дорожки

  6. Уплотнительная прокладка люка отсека отходов

  7. Замок (стяжной) капота отсека отходов

  8. Подшипниковый узел оси колеса машины

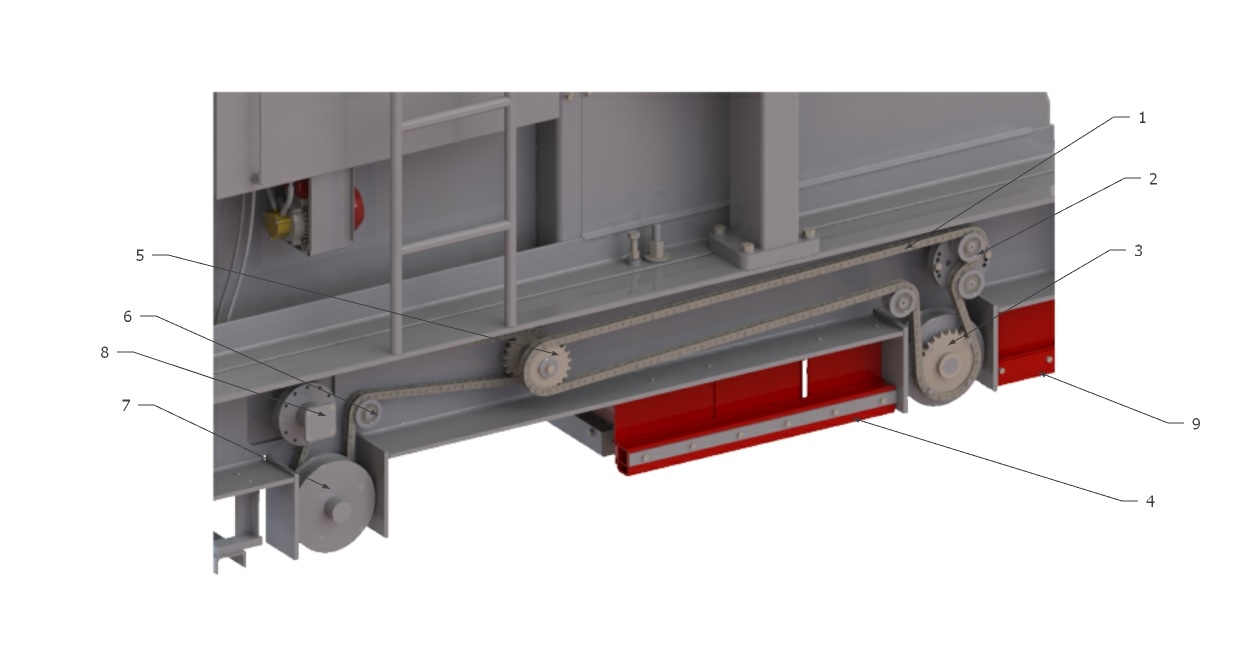

  1. Цепь однорядная вал привода - колеса

  2. Шестерня натяжного механизма

  3. Шестерня привода колеса

  4. Уплотнитель зоны мойки дорожки

  5. Шестерня раздаточная вал привода - колеса

  6. Шестерня натяжного механизма

  7. Колесо машины в сборе

  8. Натяжной механизм цепи привода колес в сборе

  9. Уплотнитель зоны мойки дорожки

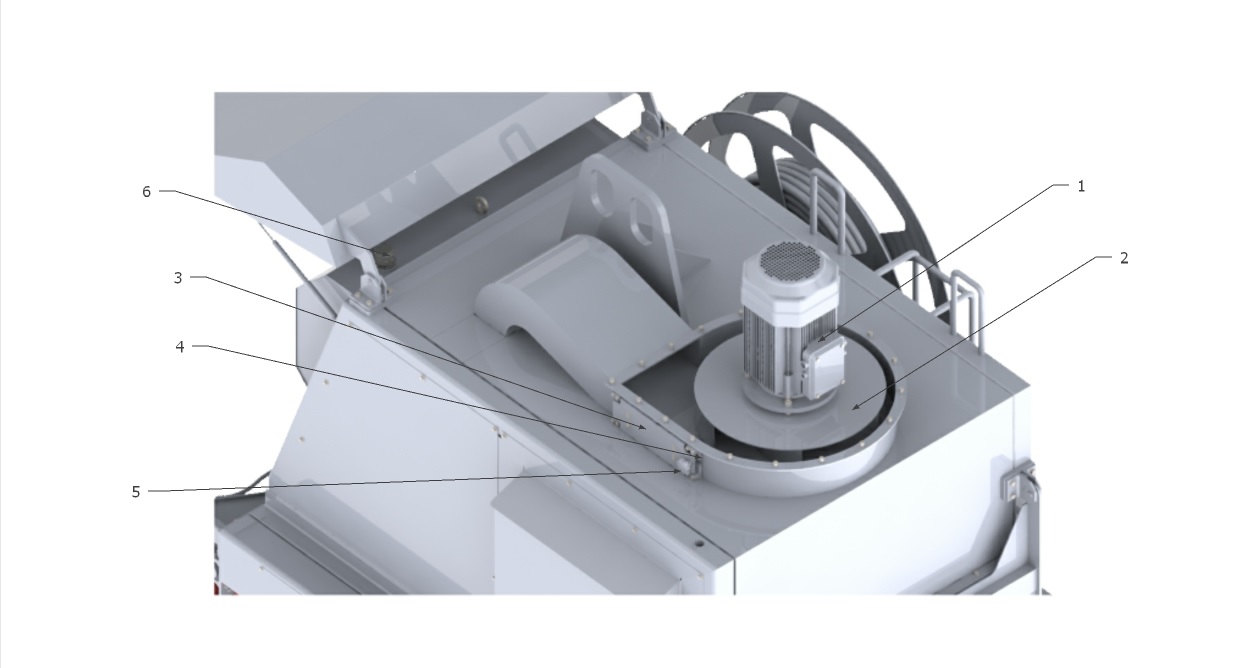

  1. Электродвигатель вытяжки

  2. Крыльчатка вытяжки

  3. Люк обслуживания крыльчатки вытяжки

  4. Уплотнитель люка обслуживания крыльчатки вытяжки

  5. Винтовой фиксатор люка обслуживания крыльчатки вытяжки

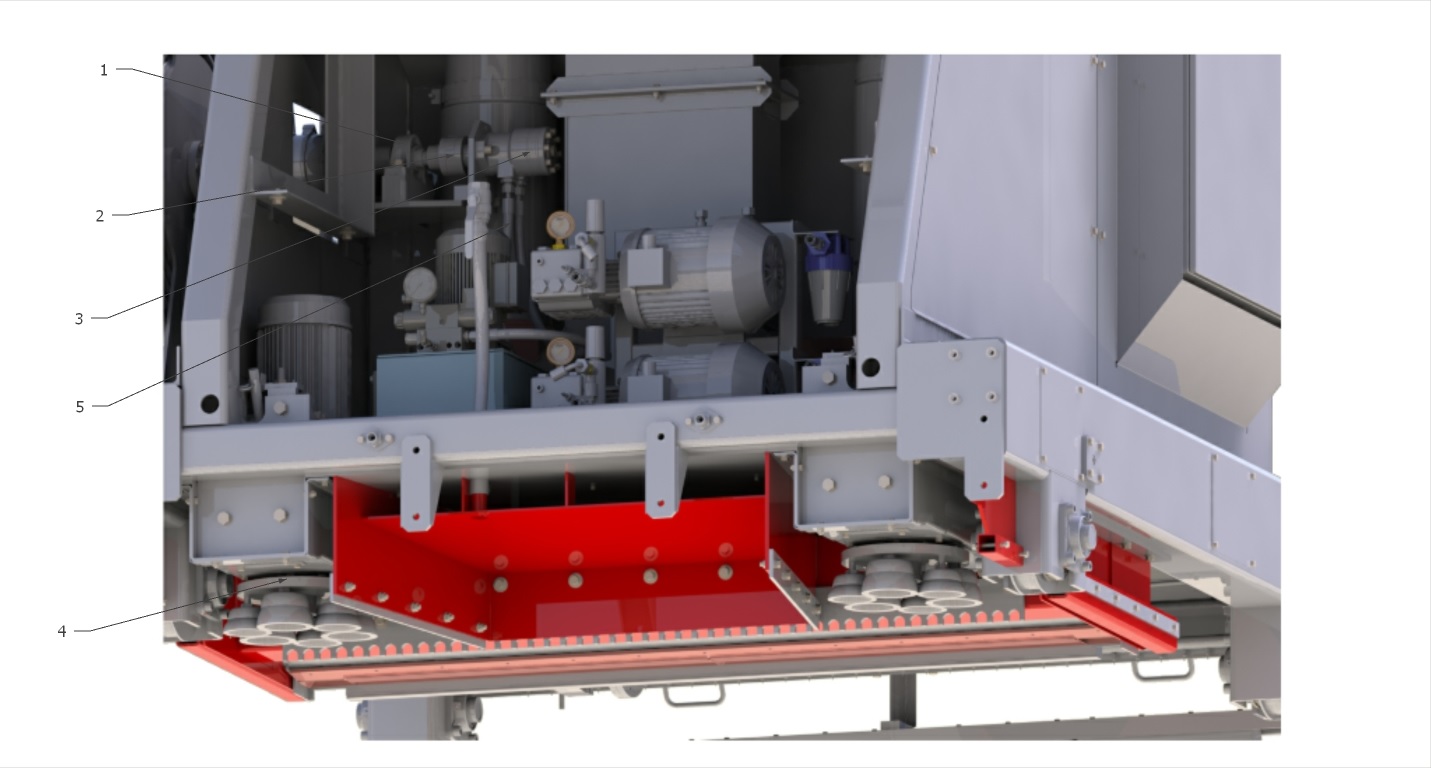

  1. Подшипниковый узел вала намотчика

  2. Мягкая вставка муфты вала токосъёмника

  3. Гидромотор привода намотчика

  4. Дисковый ротор очистки дорожки в сборе с щетками

  5. РВД шланги подачи масла на гидромотор
